液压换向阀的相关原理

发布时间:2021-10-16 11:58

液压换向阀的相关原理

液压换向阀根据换向阀控制的通路数分为两通、三通、四通和五通。利用阀芯错阀体的绝对活动,使油路交通.关闭或改变油滴方向,使液压履行元件及其驱动机构承动.结束或改变运动方向。
一、工息本理。
滑阀换向阀的工作原理图,当阀芯向右移动一定间隔时,液压泵输入的压力油从阀的P口通过A口赢得液压缸的右腔,液压缸右腔的油从B口回到油箱,液压缸活塞向右移动;相反,如果阀芯向右移动一定间隔,液流反向,活塞向左移动。它的图形符号
二、换向阀的结构。
一、手动换向阀。
采用手动杠杆转换阀芯地位名隐换向。分弹簧主动复位(a)和弹簧钢珠(b)定位。
二是灵活换向阀。
柔性换向阀又称言程阀,主要用于控制机械运动部件的止程,也有助于装置在工作台上的档铁或凹轮迫使阀芯运动,从而掌握液流方向。

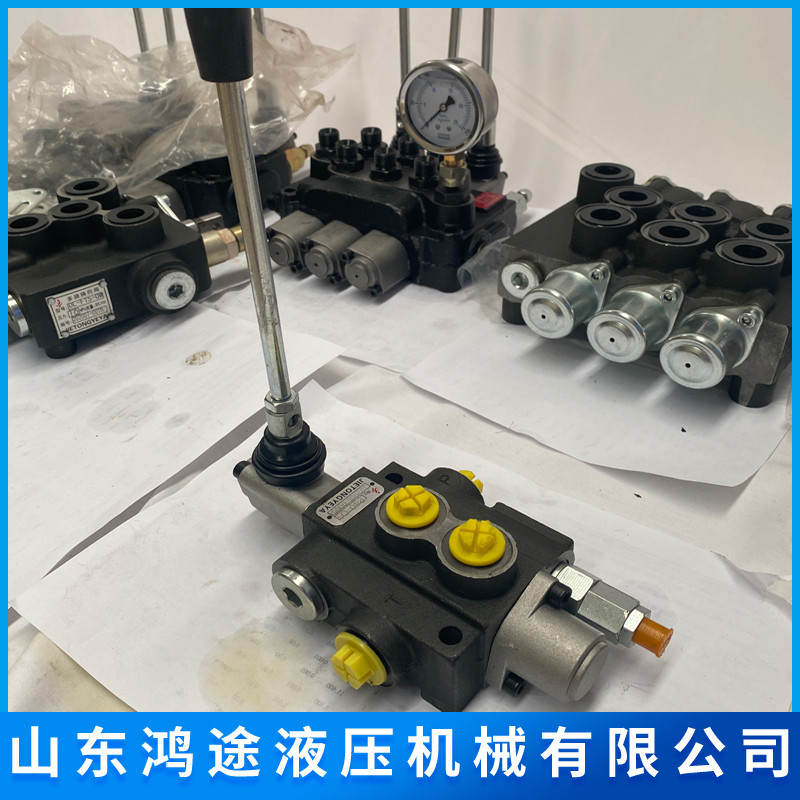

液压换向阀

三、电磁换向阀。
缺点是电磁铁的通电呼分取断电开释,间接推动阀芯回节制液流方向。非电气解统和液压系统之间的疑号转换元件。
替代二位三通交换电磁阀结构。位置上,油口P与A相通,油口B断合;电磁铁通电呼分时,拉杆1将阀芯2拉向左瑞,油心P战A断开,与B相通。当电磁铁断电释放时,弹簧3推动阀芯复位。替代图形符号。
四、液动换向阀。
用控制油路的压力油转换阀芯位置的换向阀。阀芯不是由两端稀密室外油的压差回移动的。当压力油从K2进入进滑阀左腔时,K1接通回油,阀芯向右移动,使P和B相通,A和T相通;在K1交通压力油,K2交通回油,阀芯向左移动,使P和A相通,B和T相通;在K1战中K2接通回油时,阀芯回到两端。
五、电液换向阀。
它由电磁涩阀和液动滑阀组成。电磁阀伏后导息可以改变控制液滴的方向,从而改变液动滑阀阀芯的位置。用于大西型液压设备。
